onedu. Ontología Educativa

Descripción: En EMS, existe diversos subsistemas con características especificas en su propósito de enseñanza, por ejemplo existen bachilleratos tecnológicos (DGETAyCM, DGETI), bachilleratos generales (COLBACH, DGB), prepa en línea, instituciones para la formación del trabajo que hoy día ya ofrecen bachilleratos (CONALEP) y algunos otros no (DGFT, Cecatys); por lo que el subsistema identifica un grupo de planteles con sus propias características.

Clase onedu:planteles

Descripción: Institución educativa que pertenece a un susbsistema donde cada plantel cuenta con su propia infraestructura de docentes, alumnos; Los Planteles están distribuidos a lo largo del país.

Clase onedu:estados

Descripción: Contiene los estados de la república mexicana (Por ejemplo: Veracruz, Puebla, Yucatán, etc.), que permitirá ser utilizado para poder identificar los planteles que pertenecen a un estado.

Clase onedu:periodos

Descripción: En nuestro nivel educativo en México funciona por ciclos, un ciclo corresponde a 1 año educativo que se organiza en 2 segmentos conocidos como periodos que se agrupan en seis meses de la siguiente manera, periodo 1 que empieza en Agosto y termina en enero del siguiente año, y el periodo 2 que empieza en febrero y termina en julio, en términos generales en media superior consta de 3 ciclos o 6 periodos como medida en lapso de tiempo con sus respectivas características, algunos ejemplos: Agosto 2021/Enero 2022, Febrero-Julio/2022 esto puede ser una nomenclatura, algunas instituciones lo utilizan de la siguiente manera: Semestral 1 2022 y Semestral 2 2022

Clase onedu:personal

Descripción: El personal refiere al recurso humano que tiene diferentes funciones dentro de cada plantel, como actividades Directivas, Administrativas y aquel personal con función docente, cada personal puede pertenecer a un plantel, en algunos casos laboran en dos planteles y cada plantel en diferente subsistema, con algunas restricciones de acuerdo al tipo de contratación del personal que se verá más adelante.

Una vez creada estas clases por si solas aun no tienen relación o sentido y se ven de la siguiente manera en Protégé (vea Pantalla 1):

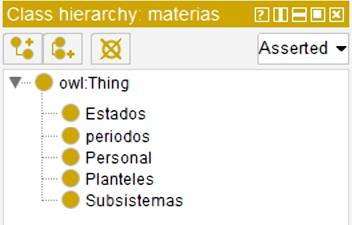

Pantalla 1 Vista de clases requeridos de Planeación Didáctica

Referente a las clases que se requieren del lado del plantel obtenidos de META-30 para poder generar la Trazabilidad de los alumnos en EMS para fomentar la permanencia escolar de los alumnos considerando las siguientes clases:

Clase onedu:alumnos

Descripción: El alumno es el recurso humano que pueden ser de edades de 15 a 18 años o aquellos adultos que están concluyendo sus estudios de bachillerato en otro tipo de modalidades al escolarizado y que existen subsistemas y planteles para ellos, esta clase cuenta con los datos personales que identifican el alumno, como elemento importante el alumno puede iniciar en un plantel de un subsistema o en su momento por alguna razón puede terminar en otro plantel de otro o del mismo subsistema, por ello la importancia de la trazabilidad y de la construcción de éste modelo para efectos de obtener esa información.

Clase onedu:especialidad

Descripción: Debido a que el plantel muestra pertenece al bachillerato tecnológico cuenta con especialidades o carreras técnicas, donde puede servir para especificar en aquellos bachilleratos generales las asignaturas para la formación del trabajo. Algunas especialidades pueden ser Programación, Electrónica, Mecatrónica o de formación para el trabajo como Informática I, Informática II, Carpintería, Electricidad, etc.

Clase onedu:grupos

Descripción: El grupo es una referencia que pertenece a un semestre escolar, turno especifico y cuenta con un conjunto de alumnos, a su vez en su momento estos grupos tienen asignados aulas, materias, docentes.

Clase onedu:materias

Descripción: Corresponde al conjunto de asignaturas incluidas en un plan de estudios según el subsistema organizadas por semestre y que tienen diversas características como horas teóricas, prácticas, total de horas, si es un submódulo o de formación para el trabajo en su momento son asignadas a un grupo de alumnos.

Clase onedu:carga_academica

Descripción: La carga académica es la distribución de grupos, materias asignados a un docente para su atención frente a grupo

Clase onedu:cursos

Descripción: El curso es una implementación para propiciar la trazabilidad que está conformado por un conjunto de cargas académicas, lo que propicia es que si un docente tiene tres grupos con las mismas materias las actividades, temas se aplica para todos los alumnos de esos grupos, por ejemplo:

Curso: Álgebra , grupos Asignados: 1C, 1F, 1G (promedio de 38 alumnos cada grupo), entonces 114 alumnos.

Clase onedu:dosificacion

Descripción: Cada materia debe contener un conjunto de temas por impartir, la dosificación es la planeación de la distribución de temas en horas conforme al horario asignado al docente.

Clase onedu:curso_monitor

Descripción: Contiene la información de temas, materias, objetos de aprendizaje, puntajes asignados y puntajes obtenidos que han sido asignados a los alumnos a valorar por parte del docente previo a la evaluación parcial, es decir, el curso monitor permite llevar el registro que puede construir la evaluación de un parcial.

Clase onedu:objeto_aprendizaje

Descripción: Los objetos de aprendizaje son la especificación de los productos a evaluar que en un inicio se presentan individuales y estos son en su momento asignados a una dosificación.

Clase onedu:casos

Descripción: Corresponde al registro de evidencias de las actividades de los alumnos atendidos en orientación educativa como mecanismo preventivo para atender una situación académica, de conducta, personal, o de una mención hacia una nota buena, es decir, es parte de la trayectoria del alumno que representa un hecho o suceso identificado que es de mucho apoyo durante la trazabilidad en el paso por el bachillerato en un plantel.

Clase onedu:asistencia

Descripción: Considera el registro del alumno al asistir a una clase considerando la fecha y hora, la materia y el alumno que la registra o en su defecto su inasistencia en caso de no haber asistido.

Clase onedu:calificacion

Descripción: La calificación comprende las evaluaciones de los tres parciales y su calificación final así como el registro de asistencias en cada parcial que representan a una asignatura y que pertenecen a un alumno.

Las clases requeridas que fueron producto del análisis y evidencias obtenidas de META-30 para establecer la trazabilidad del alumno y fomentar a la permanencia escolar se representan en la siguiente pantalla de Protégé

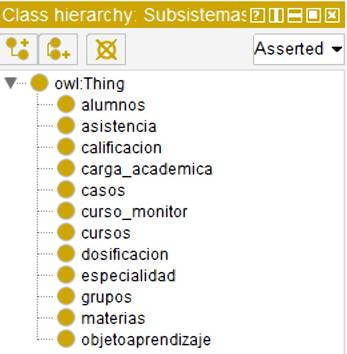

Pantalla 2Vista de clases requeridos de la plataforma META-30

Propiedades de los Objetos

Permite establecer relación entre binarios, en su representación se observa una clase Dominio con Intersección a otra clase, ejemplificamos una propiedad de objeto:

Propiedad onedu:	alumno_pertenece_a_grupos
Dominio:	Grupos
Rango/Intersección:	Alumnos
Descripción:	Alumnos que pertenecen a un grupo, por ejemplo el Grupo 5 A de Programación tiene 38 alumnos.

En Protégé se representa con una línea punteada relacionando la clase dominio (grupos) con Rango o Intersección (alumnos)

ejemplo de propiedad de objeto.jpg

Se define a continuación las Propiedades de objeto para cumplir con la Trazabilidad de los alumnos de EMS para fomentar la permanencia escolar, haciendo uso de las clases creadas de la Plataforma Planeación Didáctica y META-30.

Propiedad onedu:	alumno_tiene_asistencias
Dominio:	alumnos
Rango/Intersección:	asistencias
Descripción:	Registro de asistencias de los alumnos, considerando fecha, hora y materia en la que se registra la materia, en caso de que no asista se identifica el registro como inasistencia.

Propiedad onedu:	alumno_tiene_calificaciones
Dominio:	Alumnos
Rango/Intersección:	calificaciones
Descripción:	Registra las calificaciones que tiene un alumno, considerando que en un semestre la carga escolar consta de 6 materias en promedio y cada materia cuenta con calificaciones.

Propiedad onedu:	alumno_tiene_evidenciasmonitor
Dominio:	Alumnos
Rango/Intersección:	Curso_monitor
Descripción:	La relación de productos que tiene un alumno, es importante mencionar que los registros son los productos con la evaluación del alumno en las actividades asignadas por el docente.

Propiedad onedu:	asignacion_cargaacademica
Dominio:	Carga_academica
Rango/Intersección:	Grupos Personal materias
Descripción:	Una carga académica está compuesta por la clase grupo, personal, materias, por lo que permite contar con datos de inicio para saber que docentes atenderán a los alumnos, así como tener el seguimiento en una determinada asignatura, el dominio cuenta con la clase Carga académica y tres rangos o intersecciones.

Propiedad onedu:	asignaturas_asignadas_grupo
Dominio:	Grupos
Rango/Intersección:	materias
Descripción:	La relación de materias asignadas a un grupo, en promedio la carga escolar de un alumno consta de 6 asignaturas, por lo que estas están asignadas a un grupo.

Propiedad onedu:	canaliza_alumno_a_caso
Dominio:	Caso
Rango/Intersección:	alumnos
Descripción:	Alumno asignado a un caso, recordando que un caso es un hecho, actividad, acción que forman parte de la trayectoria de un alumno.

Propiedad onedu:	carga_academica_pertenece_curso
Dominio:	Cursos
Rango/Intersección:	Carga_academica
Descripción:	Un curso puede estar constituído por una o más cargas académicas

Propiedad onedu:	caso_portipo_alumnos
Inverso de:	Canaliza_alumnos_a_caso
Dominio:	Alumnos
Rango/Intersección:	casos
Descripción:	Contiene la relación de alumnos que incidieron o tienen el registro en un determinado caso, ésta propiedad tiene una propiedad Inverso de Canaliza_alumnos_a_caso, lo cual se puede consultar los casos de un alumno, o relación de alumnos que pertenecen a un tipo de casos.

Propiedad onedu:	cursos_tienen_dosificacion
Dominio:	Cursos
Rango/Intersección:	Dosificación Curso_monitor
Descripción:	Relación de Dosificación que pertenece a un curso así como la relación de evidencias o productos constituídas en la clase curso_monitor

Propiedad onedu:	dosificación_tiene_objetosaprendizaje
Dominio:	Dosificación
Rango/Intersección:	Objetosaprendizaje
Descripción:	Los temas de una dosificación están relacionados con objetos de aprendizaje, considerando que el objeto de aprendizaje es la planeación de productos por parte del docente para construir las evaluaciones parciales.

Propiedad onedu:	esde_especialidad
Dominio:	Grupos
Rango/Intersección:	especialidad
Descripción:	Relación de la especialidad a la que pertenece un grupo

Propiedad onedu:	pertenece_estado
Dominio:	Estados
Rango/Intersección:	planteles
Descripción:	Relación de plantel que pertenece a un estado.

Propiedad onedu:	pertenece_personal_a_estado
Dominio:	Personal
Rango/Intersección:	estados
Descripción:	Relación de personal que pertenece a un estado

Propiedad onedu:	pertenece_plantel
Dominio:	Planteles
Rango/Intersección:	personal
Descripción:	Relación del personal que pertenece a un plantel

Propiedad onedu:	pertenece_subsistema
Dominio:	subsistemas
Rango/Intersección:	planteles
Descripción:	Relación del plantel que pertenece a un subsistema.

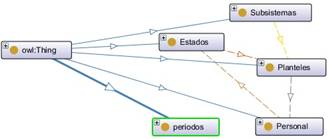

Con el diseño de estas propiedades de objeto se puede representar gráficamente la relación existente entre clases, con sus respectivas propiedades, para apreciar el diseño de la base de datos de la plataforma Planeación Didáctica con sus clases se muestra en el siguiente diagrama:

Diagrama 3. Vista de clases con el Diseño de la Propiedad de Objetos

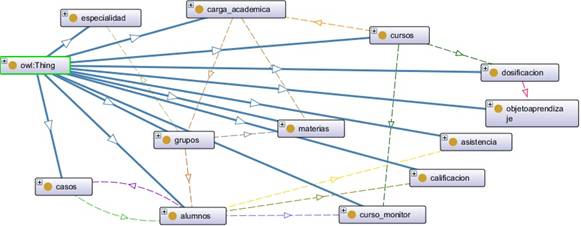

La representación gráfica de la base de datos META-30 que son el complemento para generar las evidencias y registro de los alumnos en el logro de construír la trazabilidad para fomentar la permanencia escolar se representa en el siguiente diagrama:

Diagrama 4. Vista de propiedades de objeto de las clases diseñadas de META-30

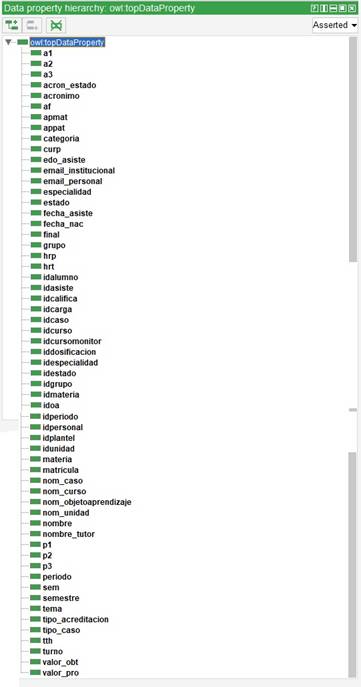

Propiedades de los datos

Durante el diseño de la ontología educativa se requiere definir las Propiedades de Datos que tendrán un dominio, es decir, van a pertenecer a una clase, además un rango que se refiere al tipo de datos, la propiedad del dato puede ser común a otras clases, pero al ser asignada a una nueva clase, ésta representará el mismo sentido pero en un diferente grupo de información, por ejemplo:

Las propiedades de datos appat (apellido paterno), apmat (apellido materno), nombre, es claro que refiere a una persona, pero ésta persona puede ser un alumno que requiere esos mismos datos, o un docente que de igual forma requiere esas mismas propiedades, por lo que las clases alumno y personal son dominios que requieren esas 3 propiedades, observe las clases con esas mismas propiedades de datos:

Propiedades de datos	Clases
appat	Personal
apmat
nombre	Alumnos

No todos los casos son iguales, existen propiedades de datos que son únicas para la clase, se presentan las propiedades de datos encontradas durante la recopilación de las muestras:

Propiedad onedu:	a1
Dominio:	calificacion
Rango:	xsd:int
Descripción:	Valor entero que muestra la cantidad de asistencias correspondientes al primer parcial

Propiedad onedu:	a2
Dominio:	calificacion
Rango:	xsd:int
Descripción:	Valor entero que muestra la cantidad de asistencias correspondientes al segundo parcial

Propiedad onedu:	a3
Dominio:	calificacion
Rango:	xsd:int
Descripción:	Valor entero que muestra la cantidad de asistencias correspondientes al primer parcial

Propiedad onedu:	acron-estado
Dominio:	Estados
Rango:	xsd:String
Descripción:	Valor cadena que conserva el valor abreviado de un estado, por ejemplo: Estado : *Veracruz* , acron-estado es *ver*

Propiedad onedu:	Acrónimo
Dominio:	subsistemas
Rango:	xsd:String
Descripción:	Valor cadena que conserva el valor abreviado de un subsistema, por ejemplo: Subsistema: *Dirección General de Educación Tecnológica industrial* , acronimo es *DGETI*

Propiedad onedu:	af
Dominio:	calificacion
Rango:	xsd:int
Descripción:	Valor entero que conserva la suma de las asistencias correspondiente a los tres parciales, a1 + a2 + a3

Propiedad onedu:	apmat
Dominio:	Alumnos Personal
Rango:	xsd:String
Descripción:	Valor Cadena que conserva el apellido materno de una persona.

Propiedad onedu:	appat
Dominio:	Alumnos Personal
Rango:	xsd:String
Descripción:	Valor Cadena que conserva el apellido paterno de una persona.

Propiedad onedu:	categoria
Dominio:	Personal
Rango:	xsd:String
Descripción:	Valor cadena que representa el valor de la categoría contenida en la clave presupuestal de un trabajador, por ejemplo: De la clave presupuestal 110072798 E462300. 0271752 La categoría es : E4623

Propiedad onedu:	curp
Dominio:	Alumnos Personal
Rango:	xsd:String
Descripción:	Valor cadena que representa la Clave Única de Registro de Población, por ejemplo: SONL831008MVZSXC02

Propiedad onedu:	edo_asiste
Dominio:	asistencia
Rango:	xsd:int
Descripción:	Valor entero que representa el estado de asistencia de un alumno, es decir, edo_asiste = 1 asistencia o edo_asiste=0 inasistencia

Propiedad onedu:	email_institucional
Dominio:	Alumnos personal
Rango:	xsd:String
Descripción:	Valor cadena que representa el correo electrónico identificado de uso institucional

Propiedad onedu:	email_personal
Dominio:	Alumnos personal
Rango:	xsd:String
Descripción:	Valor cadena que representa el correo electrónico identificado de uso personal.

Propiedad onedu:	especialidad
Dominio:	especialidad
Rango:	xsd:String
Descripción:	Valor Cadena que representa el nombre de la especialidad o carrera que ofrece el plantel, por ejemplo: Programación Administración de Recursos Humanos

Propiedad onedu:	estado
Dominio:	estados
Rango:	xsd:String
Descripción:	esto es la descripción

Propiedad onedu:	fecha_asiste
Dominio:	Asistencia
Rango:	xsd:dateTime
Descripción:	Valor de tipo fecha/hora que permite almacenar la fecha en la que se registra una asistencia conformada por dd/mm/aaaa, por ejemplo: 14/01/2022

Propiedad onedu:	fecha_nac
Dominio:	personal alumnos
Rango:	xsd:dateTime
Descripción:	Valor de tipo fecha/hora que permite almacenar la fecha de nacimiento de una persona conformada por dd/mm/aaaa, por ejemplo: 14/01/1974

Propiedad onedu:	final
Dominio:	calificación
Rango:	xsd:int
Descripción:	Valor numérico que representa la calificación final de una materia.

Propiedad onedu:	grupos
Dominio:	grupo
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de grupo, por ejemplo grupo A

Propiedad onedu:	hrp
Dominio:	materias
Rango:	xsd:int
Descripción:	Valor numérico que representa el número de horas prácticas de una materia

Propiedad onedu:	hrt
Dominio:	materias
Rango:	xsd:int
Descripción:	Valor numérico que representa el número de horas teóricas de una materia

Propiedad onedu:	idalumno
Dominio:	alumnos
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del alumno.

Propiedad onedu:	idasiste
Dominio:	asistencias
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una asistencia.

Propiedad onedu:	idcalifica
Dominio:	calificaciones
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una calificación de un alumno.

Propiedad onedu:	idcarga
Dominio:	carga_academica
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una carga académica asignada a un docente.

Propiedad onedu:	idcaso
Dominio:	casos
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de un caso de un alumno.

Propiedad onedu:	idcurso
Dominio:	cursos
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una curso.

Propiedad onedu:	idcursomonitor
Dominio:	curso_monitor
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de evidencias que entrega un alumno.

Propiedad onedu:	iddosificacion
Dominio:	dosificacion
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una dosificación

Propiedad onedu:	idespecialidad
Dominio:	especialidad
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro a una especialidad o carrera

Propiedad onedu:	idestado
Dominio:	estados
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro a un estado de la república mexicana.

Propiedad onedu:	idgrupo
Dominio:	grupos
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro a un grupo

Propiedad onedu:	idmateria
Dominio:	materias
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de una materia

Propiedad onedu:	idoa
Dominio:	objetoaprendizaje
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de un objeto de aprendizaje

Propiedad onedu:	idperiodo
Dominio:	periodos
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro a un periodo escolar.

Propiedad onedu:	idpersonal
Dominio:	personal
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro a un trabajador de un plantel.

Propiedad onedu:	idplantel
Dominio:	planteles
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de un plantel.

Propiedad onedu:	idunidad
Dominio:	subsistemas
Rango:	xsd:int
Descripción:	Valor numérico que representa el identificador único del registro de un plantel.

Propiedad onedu:	materia
Dominio:	materias
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de una materia.

Propiedad onedu:	matricula
Dominio:	alumnos
Rango:	xsd:String
Descripción:	Valor cadena que representa el número de control o matricula de un alumno.

Propiedad onedu:	nom_caso
Dominio:	casos
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un caso

Propiedad onedu:	nom_curso
Dominio:	cursos
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un curso

Propiedad onedu:	nom_objetoaprendizaje
Dominio:	objetoaprendizaje
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un objeto de aprendizaje

Propiedad onedu:	nom_unidad
Dominio:	subsistemas
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un subsistema, por ejemplo: Dirección General de Educación Tecnológica Industrial

Propiedad onedu:	nombre
Dominio:	alumnos personal
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de una persona que puede ser un alumno o un docente.

Propiedad onedu:	Nombre_tutor
Dominio:	alumnos
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre del tutor de un alumno

Propiedad onedu:	p1
Dominio:	calificaciones
Rango:	xsd:int
Descripción:	Valor numérico que representa la calificación correspondiente al primer parcial.

Propiedad onedu:	p2
Dominio:	calificaciones
Rango:	xsd:int
Descripción:	Valor numérico que representa la calificación correspondiente al segundo parcial.

Propiedad onedu:	p3
Dominio:	calificaciones
Rango:	xsd:int
Descripción:	Valor numérico que representa la calificación correspondiente al tercer parcial.

Propiedad onedu:	periodo
Dominio:	periodos
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un periodo escolar por ejemplo: Agosto 2021/Enero 2022

Propiedad onedu:	sem
Dominio:	periodos materias
Rango:	xsd:int
Descripción:	Valor numérico que representa el número de semestre de un ciclo, por ejemplo: Agosto 2021/Enero 2022, por lo que sem=1 Febrero-Julio/2022, por lo que sem=2

Propiedad onedu:	semestre
Dominio:	Grupos
Rango:	xsd:int
Descripción:	Valor numérico que representa el número de semestre por ejemplo 1, que corresponde a Primer Semestre 2, que corresponde a Segundo Semestre 3, que corresponde Tercer Semestre etc.

Propiedad onedu:	tema
Dominio:	dosificacion
Rango:	xsd:String
Descripción:	Valor cadena que representa el nombre de un tema correspondiente al desglose de una dosificación, por ejemplo: Introducción al álgebra

Propiedad onedu:	tipo_acreditacion
Dominio:	calificación
Rango:	xsd:String
Descripción:	Valor cadena que representa el tipo de acreditación de un alumno en una materia, por ejemplo: Álgebra tipo_acreditacion=A Acreditado Inglés I tipo_acreditacion=NA No Acredita

Propiedad onedu:	tipo_caso
Dominio:	casos
Rango:	xsd:int
Descripción:	Valor numérico que representa el tipo de casos registrado en un catálogo de casos

Propiedad onedu:	tth
Dominio:	carga_academica materias
Rango:	xsd:int
Descripción:	Valor numérico que representa el total de horas que se deben impartir en una materia.

Propiedad onedu:	turno
Dominio:	grupos
Rango:	xsd:String
Descripción:	Valor cadena que representa el turno en que asiste un grupo al plantel por ejemplo: M = Matutino, V = Vespertino, N = Nocturno S = Sabatino M = Mixto

Propiedad onedu:	valor_obt
Dominio:	objetoaprendizaje
Rango:	xsd:int
Descripción:	Valor numérico que representa el valor obtenido de un producto, evidencia u objeto de aprendizaje aplicado por el docente.

Propiedad onedu:	valor_pro
Dominio:	objetoaprendizaje
Rango:	xsd:int
Descripción:	Valor numérico que representa el valor propuesto de un producto, evidencia u objeto de aprendizaje diseñado por el docente.

En protégé las propiedades de los datos se ven representado en una lista de la siguiente manera:

propiedades de datos.jpg

Pantalla 3. Vista de Propiedades de Datos de ontología onedu
